GSP 疫苗冷库方案
2–8℃ 冷库内布置一级货架、人工验收拆零区及自动化设备。

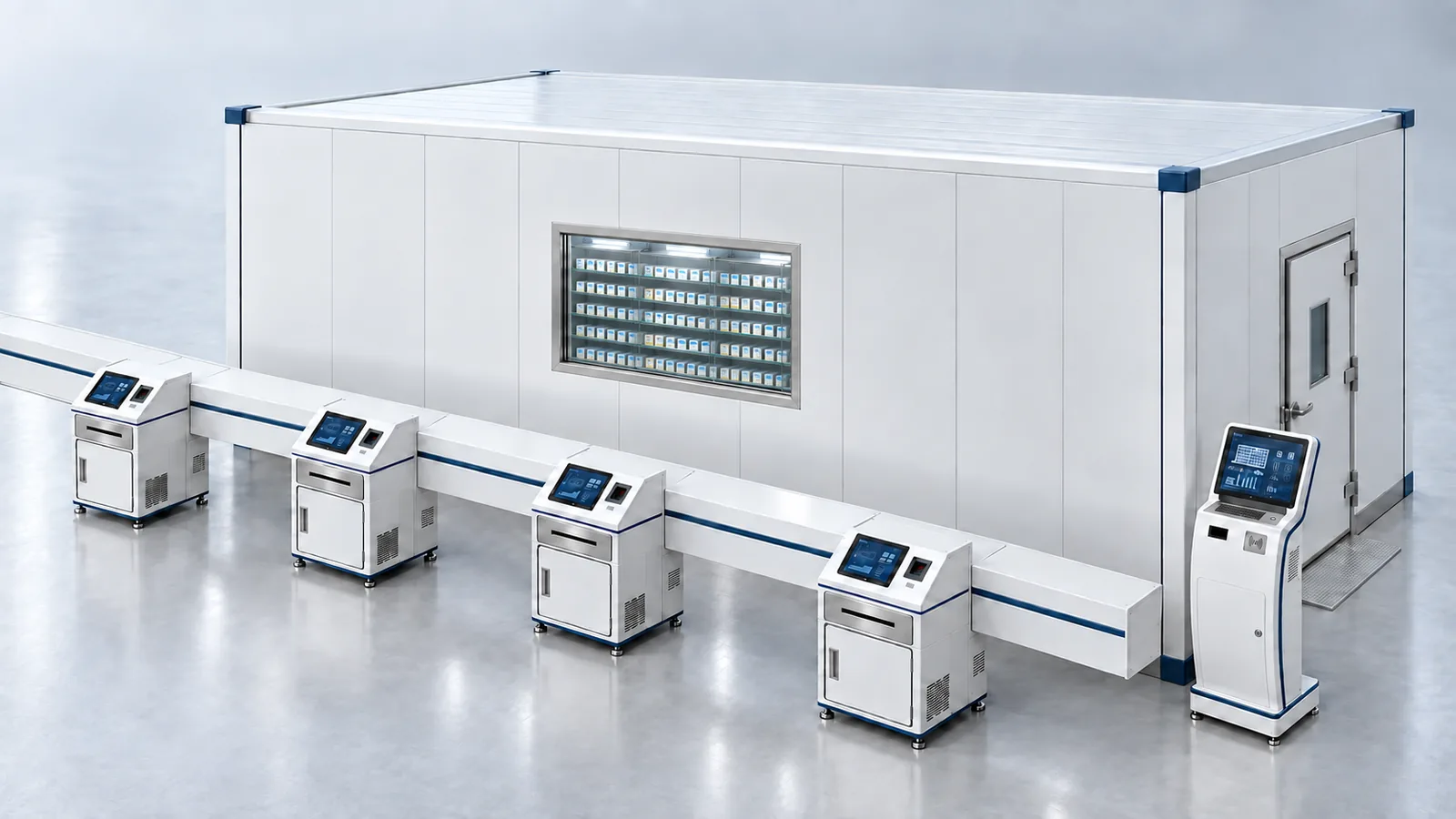

Vaccine Storage & Dispensing
全自动智能疫苗机器人
管理系统
密集仓储 · 库内自动补苗 · 多终端协同。将拆零后的疫苗理货、补货、仓储、拣选与终端取苗纳入一套系统， 以一体式中央控制台统一组织——从库内自动存取，到接种端有序送达。
- ＞20000 支
- 一级冷库总仓储
- 已包含二级仓储容量
- ＞5000 支
- 二级单面密集仓储
- 指整套机构的容量
- 7–18 秒
- 每处方到端效率
- 接收指令 → 指定 AVM
- 4 个
- AVM 接种终端
- 触控 · 扫码 · 取苗抽屉
- 2–8℃
- 双制冷冷库
- 一用一备

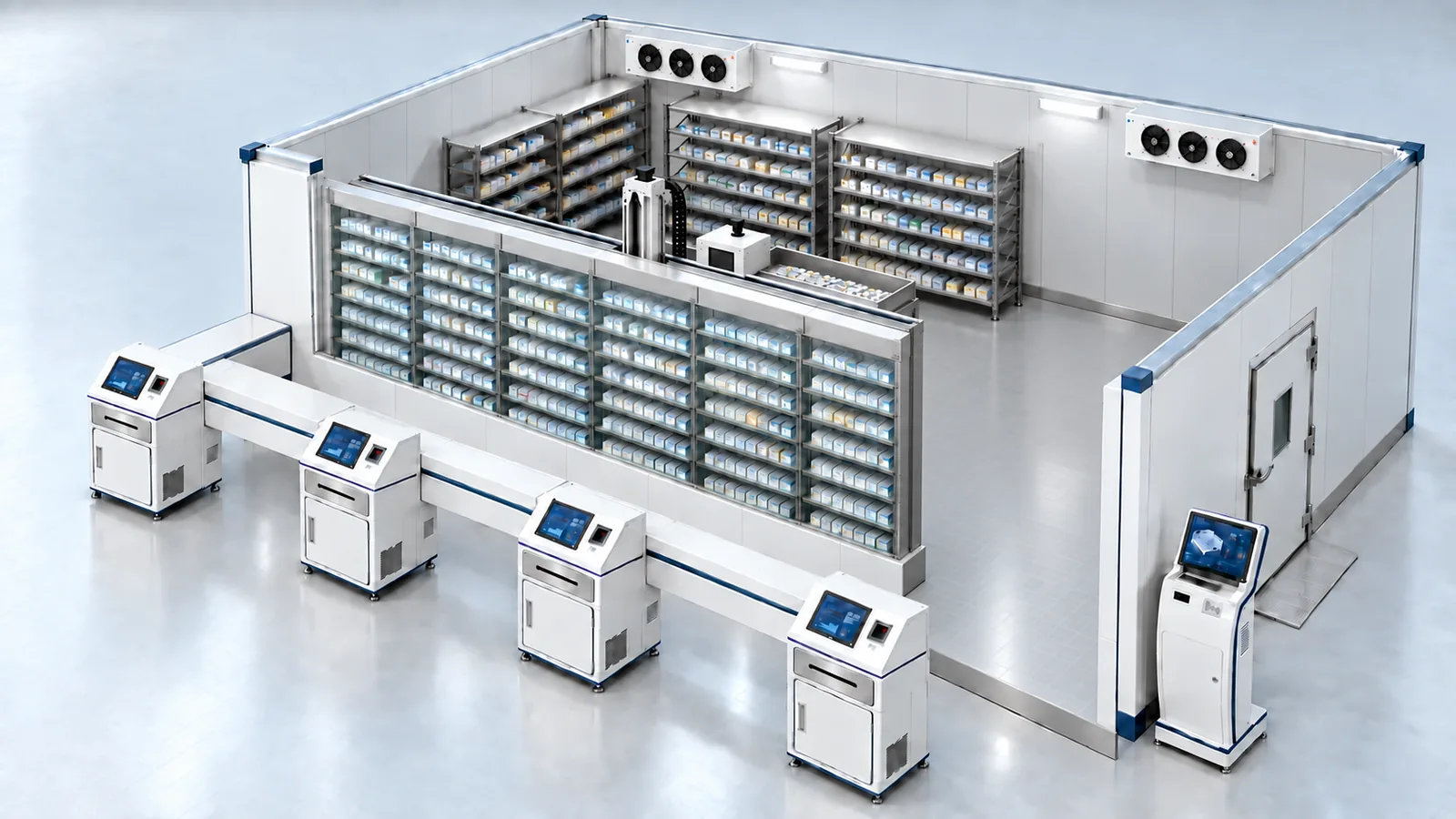

One Connected System
库内作业与接种端，统一组织
冷库、自动仓储、内侧理货补货、保温输送与 AVM 共同构成完整的疫苗管理系统。
单面密集仓储
水平层架整齐储放单盒疫苗，采用动态分仓技术。
单机械手存取
四维运动、天地轨同步，执行密集仓储区上架与拣选。
内侧理货补货模块
补货模块贴近密集层架内侧，衔接无序投料、理货与识别。
出库交接与保温通道
库内核验后，经水平皮带交接与提升门送入封闭保温通道。
4 个 AVM 接种终端
触控、扫码、取苗抽屉与独立主动制冷暂存区集成配置。
一体式中央控制台 + 鑫霖自研疫苗管理数据中台
统一操作台、统一软件，集中组织仓储、补货、输送与接种端作业。
Workflow
保留单盒最小包装，进入连续自动作业
从人工验收拆零投料，到库内自动理货、仓储与出库，再到库外保温输送与接种端交接。
冷库内｜人工准备
先验收与拆零，再投料01到货验收与备货
验收后存放一级货架；补货时由人工取苗。
02人工拆除外包装
拆运输箱、中包装盒或薄膜，保留完整单盒最小包装。
03无序投料
将拆零后的完整单盒倒入投料槽。
冷库内｜自动理货、仓储与出库
按流程顺序衔接04理货与识别
整理单盒姿态，识别疫苗信息。
05动态分仓与上架
分配货位，由机械手补货入架。
06接收指令与拣选
按处方指令执行存取。
接续：出库核验 → 水平皮带交接 → 单扇提升门穿库板
库外｜保温输送与接种端
4 个 AVM07封闭保温传输
利用冷库冷量保温输送。
08到达指定 AVM
进入主动制冷暂存区。
09扫码取苗
通过取苗抽屉完成交接。
7–18 秒／处方的统计区间为「接收指令 → 到达指定 AVM」，不包括前序验收、人工拆零或接种操作。
Core Capabilities
从动态分仓到接种端冷藏
仓储与理货、保温传输与 AVM，各环节分工明确、协同作业。

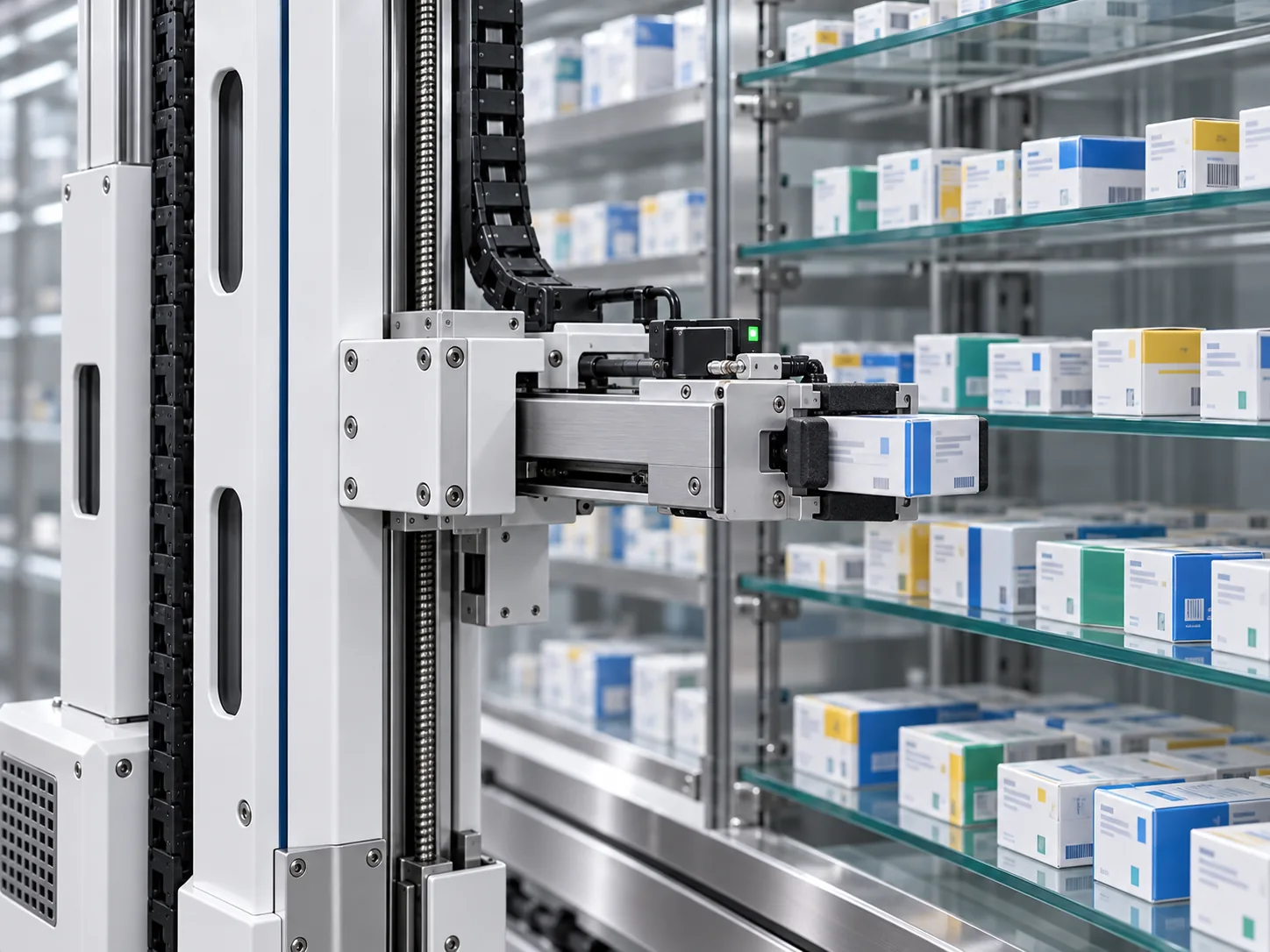

动态分仓，整齐存放，自动存取
单面水平密集层架承接二级自动仓储，货位动态分配，配合单机械手与内侧补货模块组织作业。机械手四维运动、天地轨同步，在密集层架内侧完成上架与拣选；进入层架后，完整单盒仍整齐排列。

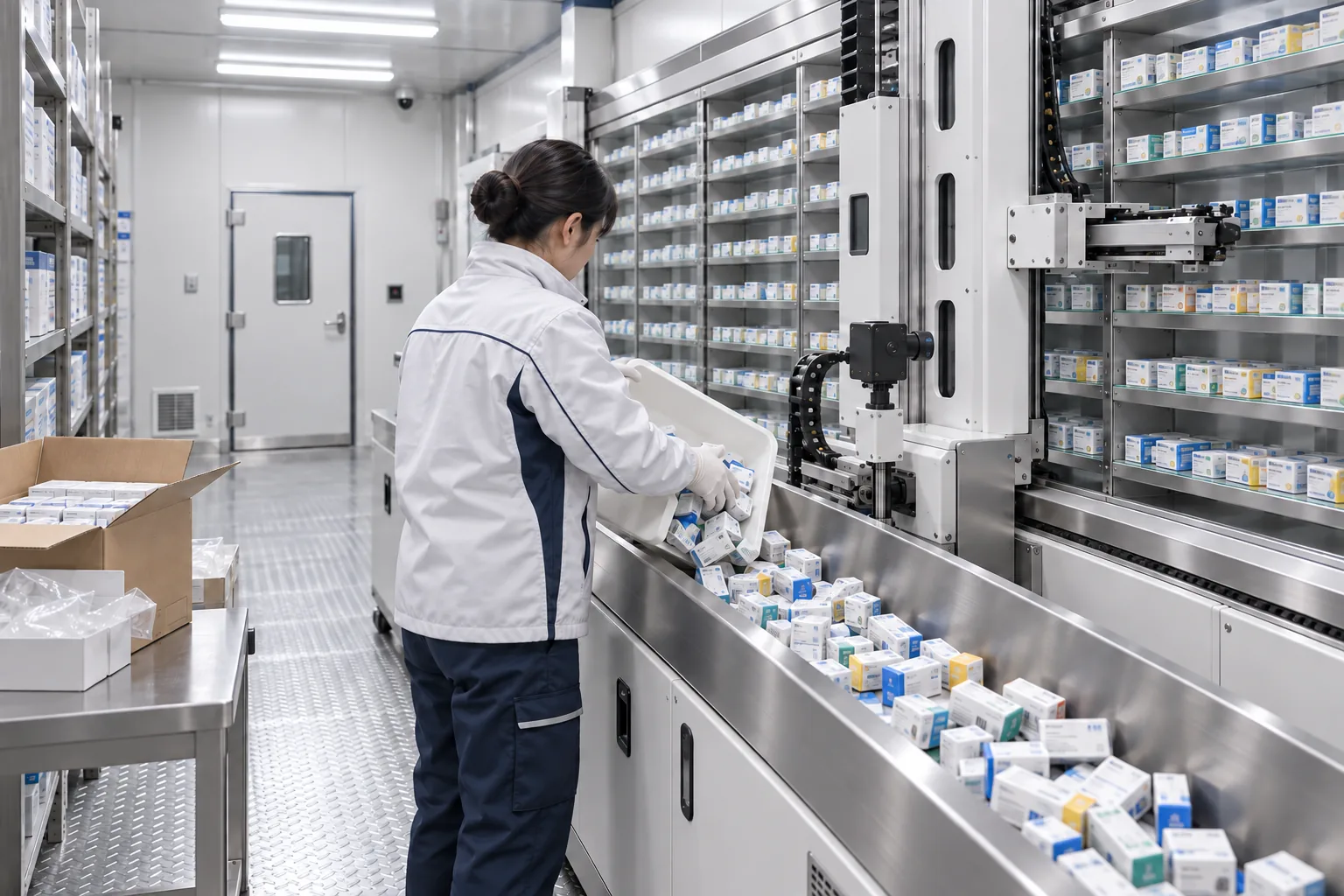

内侧补货
无序投料，自动理货与识别
工作人员将拆零后的单盒投入料槽，模块理货、识别后衔接补货上架。补货装置贴近密集层架内侧布置。包装适配范围：长 25–200 mm、宽 25–160 mm、厚 20–60 mm，以国内疫苗全品类为适配目标，结合实际品规与项目条件核定。

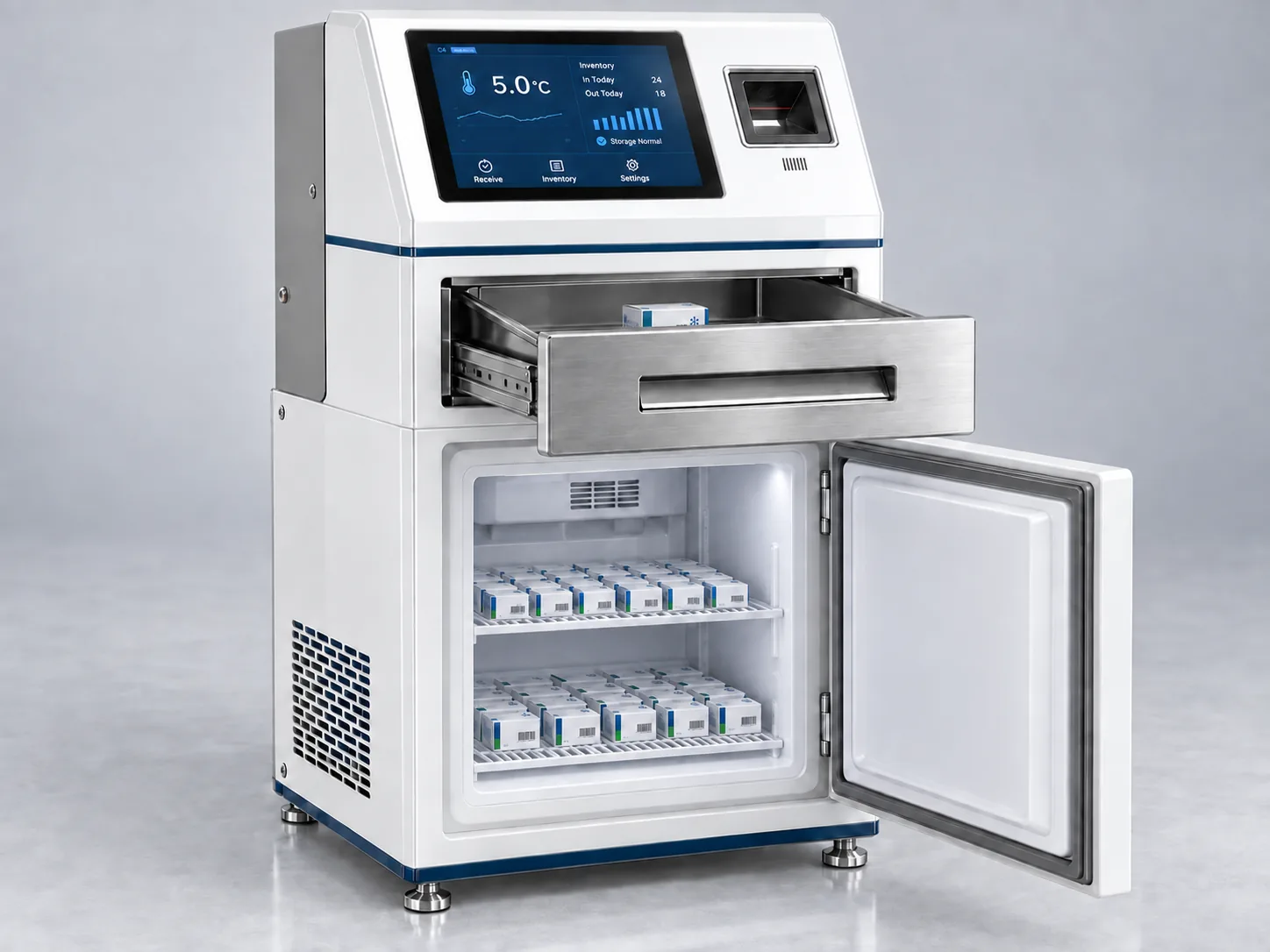

AVM
水平交接，送达指定接种终端
4 个 AVM 与保温通道连接，将触控交互、扫码、取苗抽屉与独立冷藏暂存集成于接种端。医用冷藏箱 35L 或 42L 按项目择一，压缩机主动制冷、2–8℃ 规格，为到端疫苗提供独立主动制冷暂存区。

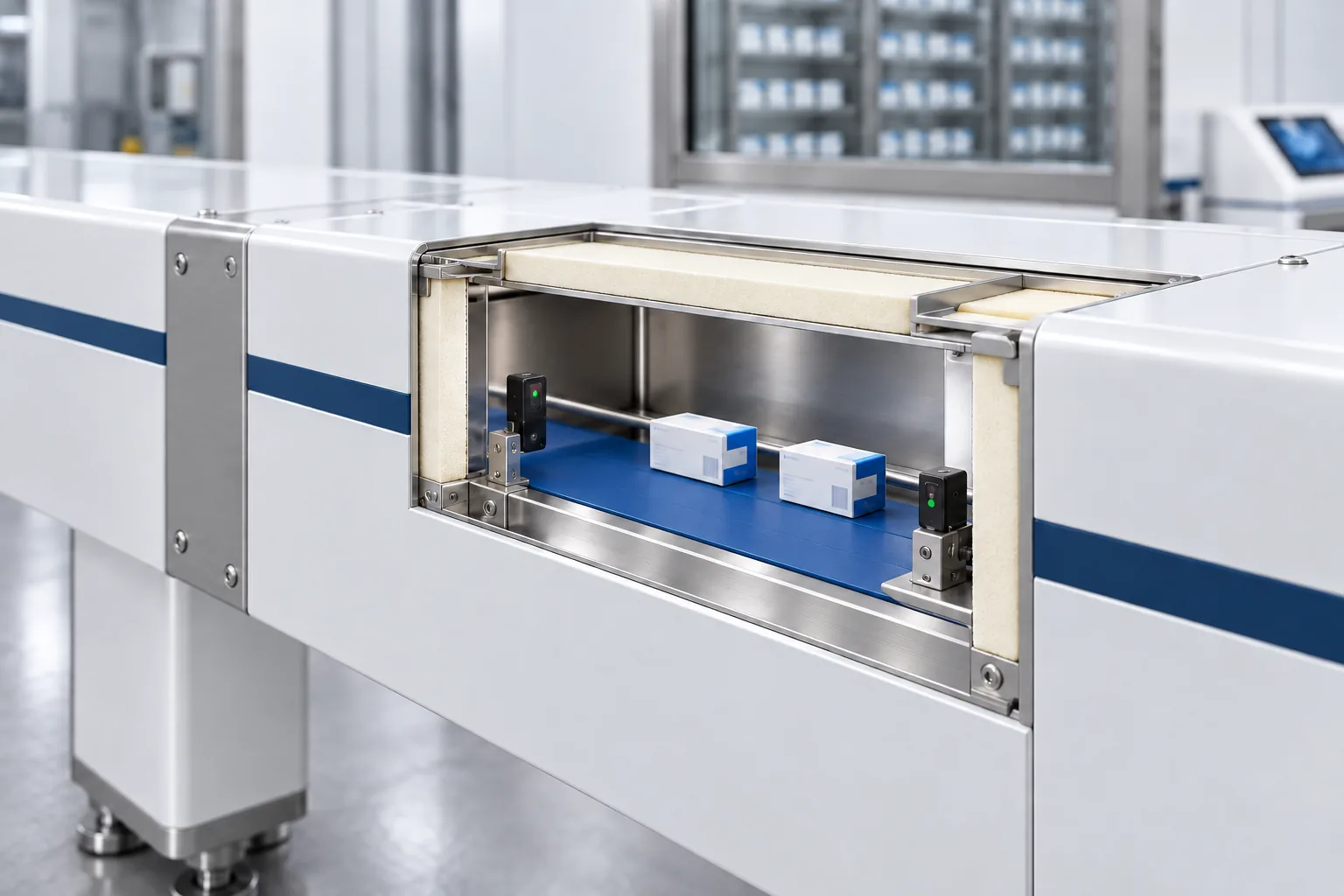

封闭保温传输
不锈钢外壳与内置保温材料结合，利用冷库冷量保温输送。出苗口采用含外框 400×400 mm 的快速电动保温门，双层玻璃配不锈钢框，单块门扇整体向上提升。
Temperature Zones
冷库环境与终端冷藏，分工明确
以双制冷冷库、封闭保温传输和终端独立制冷，分别承担库内环境、输送保温与接种端冷藏。

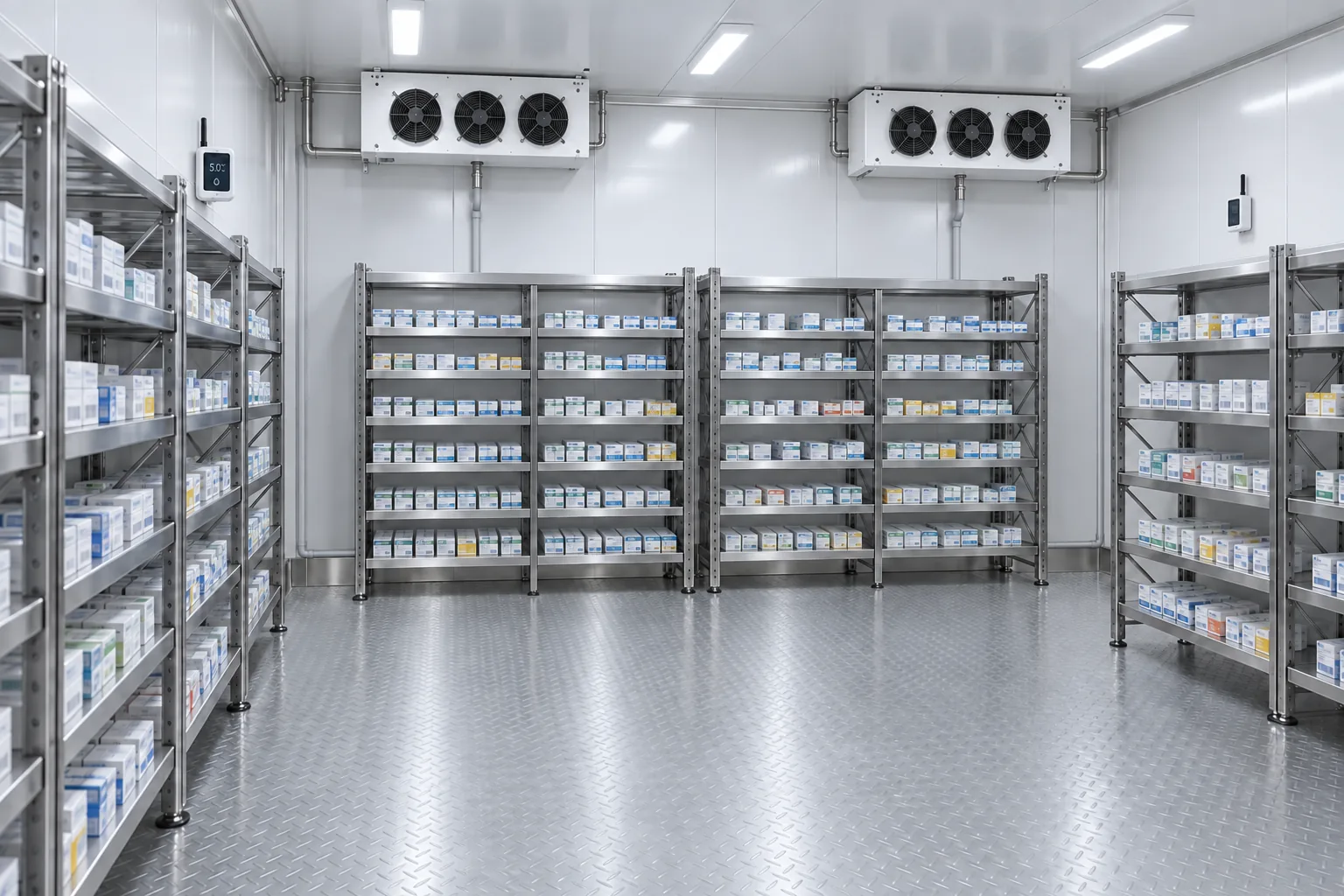

01 / 冷库环境
2–8℃
一用一备双制冷系统
两台库内制冷设备设置于后部左右，组织库内储存与理货、补货及出库作业。
02 / 输送区段
保温传输
封闭通道与保温内衬
采用不锈钢外壳与内置保温材料，利用冷库冷量保温传输。
03 / AVM 冷藏模块
2–8℃
压缩机主动制冷
为接种端提供独立冷藏暂存区，按 35L 或 42L 医用冷藏箱择一配置。
01
无线分散式监测
配置无线物联网温湿度监测设备，按监测需求分散布置。
02
保温围护
采用防火等级 ≥B1 的双面彩钢冷库保温板。
03
冷库专用配置
配置多层式冷库专用货架，地板采用冷库专用压花铝材质。
04
备用供电选择
按项目配置燃油发电机或在线式 UPS 备用电源。

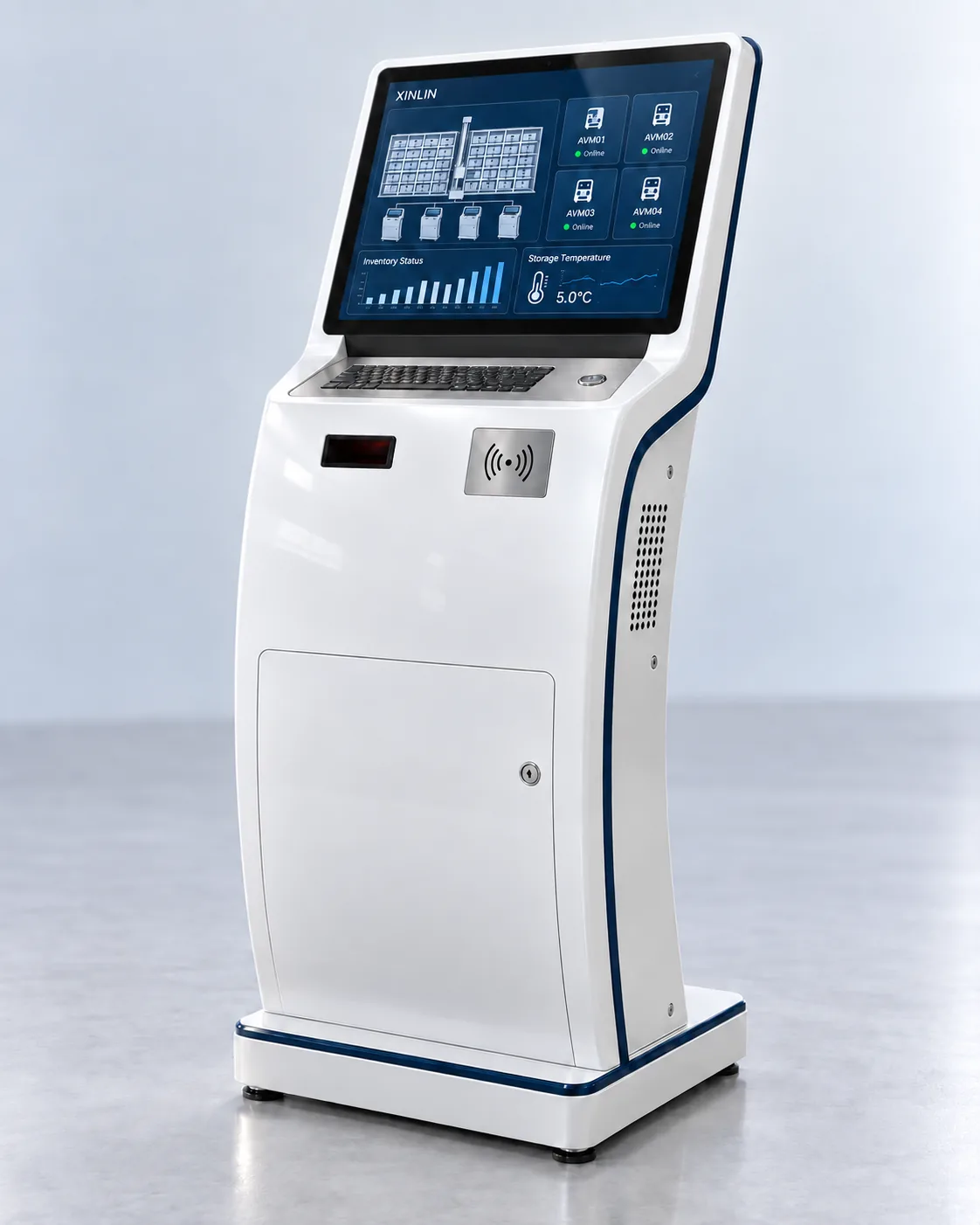

Centralized Operation
统一操作台 · 统一软件
一体式中央控制台集中组织系统操作，将仓储、补货、拣选、输送与接种端作业纳入统一管理，承接鑫霖自研疫苗管理数据中台。
01
库内作业
组织自动仓储、理货补货及机械手存取流程。
02
接种终端
连接 4 个 AVM 及相应的输送作业。
03
管理使用
通过统一操作入口呈现系统业务与库存信息。
鑫霖自研疫苗管理数据中台
逻辑上贯通仓储与货位、理货与补货、拣选与输送、4 个 AVM；一体式中央控制台与统一软件承接操作。
屏幕画面为界面展示示意，具体软件界面与交付功能按项目配置确定。
Specifications
本项目主要配置与指标
容量、时效与配置口径清晰定义，便于项目方案及交付范围核对。
| 项目 | 本方案参数 |
|---|---|
| 冷库设计规格 | 6280 × 4500 × 2500 mm（长 × 宽 × 高） |
| 一级冷库总仓储 | ＞20000 支，包含二级仓储 |
| 二级密集仓储 | ＞5000 支，指整套单面密集仓储机构 |
| 仓储结构 | 单面水平密集仓储，动态分仓 |
| 存取机构 | 单机械手、四维运动、天地轨同步 |
| 补货方式 | 人工拆零投料后，自动理货、识别与补货上架 |
| 处方处理效率 | 7–18 秒／处方，接收指令至到达指定 AVM |
| 包装适配尺寸 | 长度 25–200 mm；宽度 25–160 mm；厚度 20–60 mm |
| 接种端配置 | 4 个 AVM，配置触控屏、扫码器与取苗抽屉 |
| 医用冷藏箱 | 35L 或 42L，压缩机主动制冷，2–8℃ |
| 冷库制冷 | 2–8℃，一用一备双制冷系统 |
| 传输通道 | 不锈钢外壳 + 保温内衬，利用冷库冷量保温 |
| 控制与数据 | 一体式中央控制台、统一软件、鑫霖自研疫苗管理数据中台 |
| 温湿度监测 | 无线分散式物联网温湿度监测设备 |
| 观察窗 / 出苗门 | 观察窗 1600 × 800 mm，下沿距地 1000 mm；出苗提升门 400 × 400 mm（含外框） |
参数适用说明
容量、处方效率与全品类覆盖为本项目指标及适配目标。容量按实际品规、每盒支数与货位组合核算；「支」与「盒」分别计量。 处方时效按处方组成、输送路径及系统负载核定。35L / 42L 为择一配置，具体型号以项目选型为准。
容量、处方效率与全品类覆盖为本项目指标及适配目标。容量按实际品规、每盒支数与货位组合核算；「支」与「盒」分别计量。 处方时效按处方组成、输送路径及系统负载核定。35L / 42L 为择一配置，具体型号以项目选型为准。
